第六講、集成化高標清同播系統的構成

天虹數碼 張進 13721075000

國產視頻服務器內的軟件是國內廠家自行設計的，包括素材管理、存儲、遷移、播放、控制、同步、上下變換、AFD等模塊，所以，我們可以很靈活地設計系統。

進口視頻服務器就不一樣。進口服務器內部的軟件全是人家老外設計的，它只提供接口。比如網口通信、控制口通信等，我們只能按照接口通信協議進行控制。硬件上也不能變動，比如輸出端口數量。GV（Grass Valley）的K2最多就只有4個輸出端口。

所以，國產服務器和進口服務器的系統設計是不一定完全相同的。國產服務器可以設計的更加靈活。我們也可以通過對進口和國產服務器的靈活搭配，組成各種檔次的系統，滿足不同用戶需求。

下面介紹集成化周邊設備與進口、國產服務器組成的不同系統。

一、 與國產服務器構成的集成化高標清同播系統（獨立通道方式）；

“獨立通道方式”下，每臺國產服務器會給每個頻道設計兩個輸出口，一個高清輸出口，一個標清輸出口。與進口服務器不同的是，“一般地”，進口服務器內部給每個頻道提供一個信號輸出，或者高清，或者標清。比如，對于4個頻道，每臺進口服務器只提供4個高清輸出端口，而每臺國產服務器會提供4個高清輸出口和4個標清輸出口。

對于每一個節目素材（高清或標清），服務器內部只存一份素材，在進行播出時，服務器會自動進行上下變換，得到兩個同步播出的信號（一個高清、一個標清）。

系統中，一般會配兩臺服務器做鏡像備份。

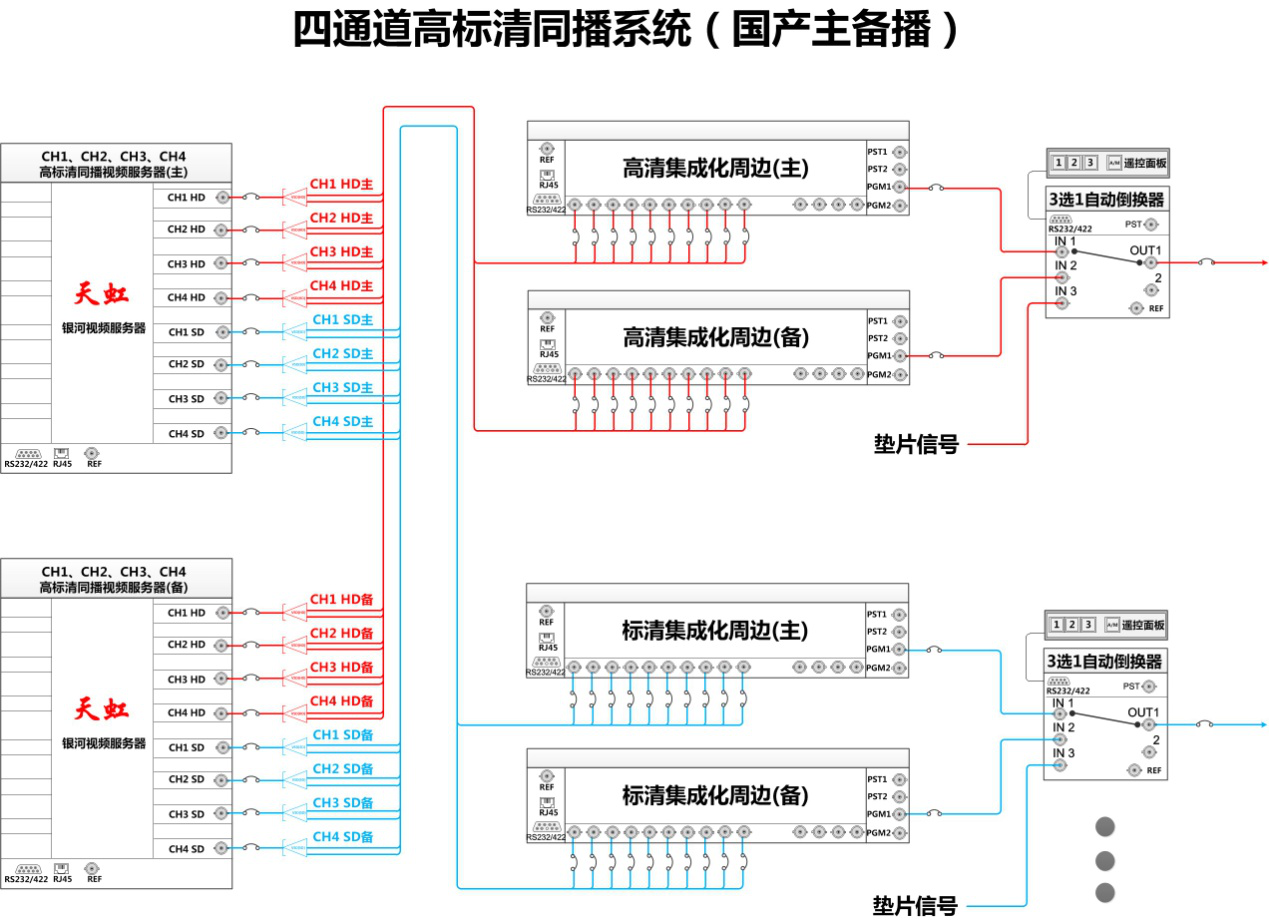

下圖就是用兩臺國產服務器與集成化周邊構建的系統示意圖。由于手機顯示畫面小，周邊部分我們只畫出了一個頻道（下同）。

由于手機屏幕較小，可能看不太清楚，簡單說明一下。圖的左邊是兩臺視頻服務器；中間上部?jī)膳_(tái)設備是高清集成化周邊，中間的下部是兩臺標清集成化周邊；左邊是兩臺應急切換器（倒換器）。后面的示意圖大致也是這樣。

圖中，視頻服務器給每個頻道提供一個高清信號，送高清集成化周邊設備；同時，提供一個標清信號送標清集成化周邊設備。周邊設備不含上下變換，所有的上下變換都是在視頻服務器內部由軟件完成的。這樣，系統中最多只有一次上變換或下變換，或者不進行任何上下變換。

由于有些朋友是才進本群的，下面把上下變換流程跟大家再描述一遍。

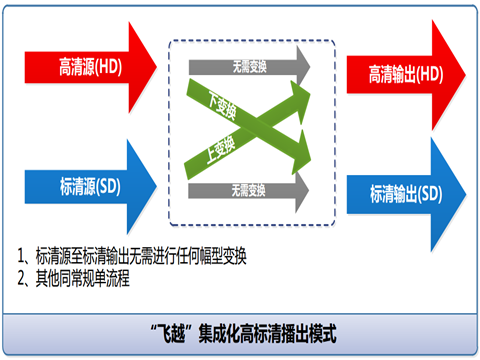

如下圖：

大家著重注意：如果服務器內的素材是標清的（標清源），不需要經過任何上下變換，服務器通過標清輸出口輸出標清信號，經過標清集成化周邊設備，就直接送標清播出了。

這里沒有經過任何上下變換，最大程度地保證了標清播出信號指標。這一點，是“獨立通道同播方式”與“下變換同播方式”的主要區別。

（“下變換同播方式”的致命缺點，就是對標清素材進行了兩次變換，本身質量就不好的標清信號指標造成更大的損失。）

服務器內部軟件還要對標清素材進行上變換，變換為高清信號，通過服務器高清輸出口輸出，經過高清集成化周邊設備，送高清播出信號。這里進行了一次上變換。

另外，如果服務器內的素材是高清的（高清源），服務器通過高清輸出口，直接輸出高清信號，經過高清集成化周邊設備，送高清播出信號，這里沒有進行任何上下變換。同時，服務器軟件還要對高清素材進行一次下變換，變換為標清信號，通過服務器的標清輸出口輸出，經過標清集成化周邊設備，送標清播出信號。

    國產服務器方案很簡單，就這一種方式。

二、 與進口服務器構成的集成化高標清同播系統（獨立通道方式）：

例一：

兩臺進口服務器（四頻道）：

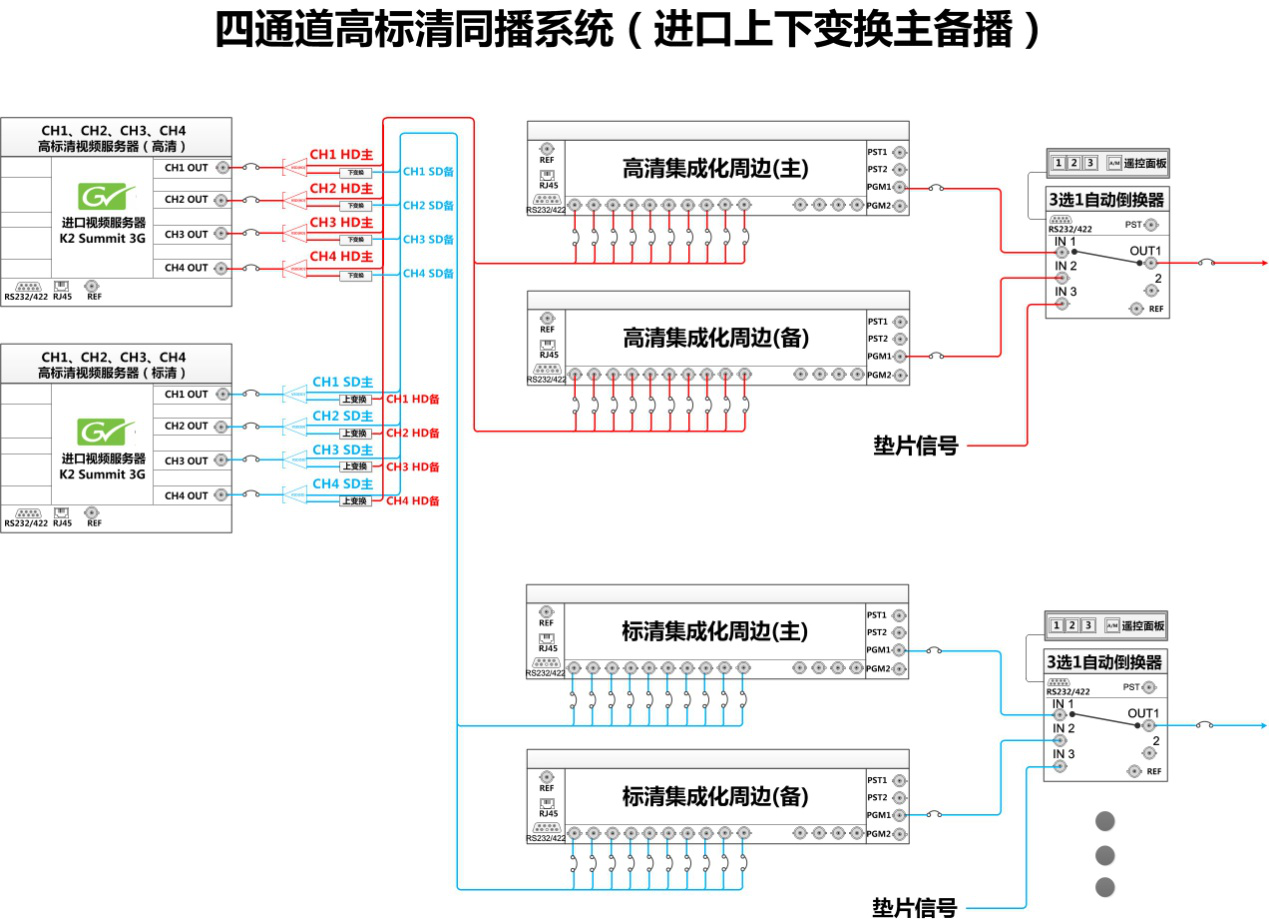

    這是一個用兩臺進口服務器實現四個頻道高標清“獨立通道方式”的播出系統構成實例。

如圖：

GV公司的K2只有4個輸入/輸出口。由于K2(SUMMIT)具有網絡接口，可以與上載站和非編網對接，而且可以直接播出網絡傳輸?shù)臉?biāo)準MPEG2或H.264素材，所以，我們一般不將K2的接口作為輸入（采集）口來使用，而盡可能地作為輸出口來使用，以提高進口服務器的利用率，降低系統造價。

“一般情況下”，由于進口服務器輸出端口數量有限，對于多頻道的播出，進口服務器給每個頻道只提供一個信號，或者高清、或者標清。

本例中，對于主服務器而言，輸出的是高清信號。如果服務器內的素材是高清的，直接送輸出端輸出；如果素材是標清的，服務器會自動將素材進行上變換后，送輸出端輸出。最終輸出的一定是高清信號。這一路信號作為高清主信號，送高清集成化周邊的主路輸入。

對于備服務器而言，輸出的是標清信號。如果服務器內的素材是標清的，直接送輸出端輸出；如果素材是高清的，服務器會自動將素材進行下變換后，送輸出端輸出。最終輸出的一定是標清信號。這一路信號作為標清主信號，送標清集成化周邊的主路輸入。

我們之所以安排兩臺服務器一臺輸出高清、一臺輸出標清，主要是為了確保主路信號（高清和標清）的質量，確保主路信號最多只進行了一次上下變換或沒有進行變換。

高清、標清主信號有了，備路信號怎么辦？只有在服務器外部進行上下變換了，我們?cè)谝曨l服務器的輸出端設置了上下變換器（圖中可能看不清楚，抱歉）。

把主服務器輸出的高清信號下變換為標清信號，作為備路標清信號，送標清集成化周邊的備路輸入；把備服務器輸出的標清信號上變換為高清信號，作為備路的高清信號，送高清集成化周邊的備路輸入。

您一定會問，像這樣的話，無論如何，備路信號必須經過上（下）變換（1次或2次），指標會變差的。是的，比國產服務器方案要差！這沒有辦法。但無關緊要，因?yàn)槭莻渎沸盘?hào)。一般是用主路播出的，備路差點就差點吧。

例二：

兩臺進口服務器（二頻道）：

這是一個用兩臺進口服務器實現二個頻道高標清“獨立通道方式”的播出系統構成示例。

前面說，“一般情況下”，進口服務器給每個頻道只提供一個高清信號。但是，如果播出頻道數較少，我們也可以讓進口服務器為每個頻道同步輸出兩個信號，一個高清、一個標清。

我們就是這樣設計的，如下圖：

圖中，對于主服務器而言，輸出一頻道的高清信號和標清信號（內部自動進行上下變換），送一頻道的集成化周邊設備的主路輸入；

同時主服務器還輸出二頻道的高清信號和標清信號（內部自動進行上下變換），送二頻道的集成化周邊設備的主路輸入；總共兩路高清信號和兩路標清信號。主服務器的信號全部作為主信號。

備服務器與主服務器的配置完全相同，輸出的信號也完全相同，實現完全鏡像備份。不同的是，主服務器的信號送集成化周邊設備（高清和標清）的主路輸入，備服務器的信號送集成化周邊設備（高清和標清）的備路輸入。備服務器的信號全部作為備信號。

本例與上例在信號質量上的差異在于，本例的服務器輸出信號沒有在服務器外部進行上下變換，備路信號與主路信號質量同等。
