一、什么是集成化

我們現在推廣“集成化”播出系統的時候經常不被接受，被一些人看做是“異類”，投標時不被理解、不被認同。這也難怪，評標專家也沒有見過什么是集成化。有些客戶非常認可，但出于招標工作的“公平、公正、公開”原則，不敢把集成化寫入標書，因為擔心除了天虹之外，沒有別的公司來投標。呵呵，無奈。

說說集成化周邊的由來。

要談集成化，先要談分體式；談分體式，先談半導體技術發展。

我是國內比較早用可編程陣列邏輯電路的一批人。華為出第一臺程控交換機的時候，我們就在搞圖像處理了，他們搞音頻，我們搞的是視頻，呵呵（不好意思，人家現在太牛了）。82年的時候，第一次接觸PC，是蘋果的H89(只有256BYTE內存)，小型機是DJS130（沒有磁盤，只有穿孔紙帶，有一個房間大，哈哈），86年用長城0520。

集成電路開始用74系列和CMOS系列。這些芯片只有單一的功能。比如74LS04是“非門”，74LS08是“與門”， 74LS74是D型“觸發器”。80年代后期出現了可編程陣列邏輯芯片，這種芯片內部有很多門電路，主要是與門、非門、或門電路，形成陣列方式?？梢酝ㄟ^軟件方式，對其內部陣列的熔絲有選擇性的熔斷，使其完成各種運算功能。當時典型的是PAL和GAL，我也是國內第一批用PAL的人，當時是搞國家“七五”攻關項目：“實時圖像處理系統”。

但是PAL 和 GAL的規模比較小，只有幾百個門電路，集成度還是很低。后來就出現了FPGA（Field－Programmable Gate Array），即現場可編程門陣列。時至今日。FPGA已經發展到幾百萬個門電路，體積只有手指蓋般大小。

可編程陣列邏輯畢竟是門電路，編程燒制后只能完成特定功能。但由于是并行處理，運行速度快、效率高。在視頻上的典型應用，比如可以用作硬件編碼模塊。固化算法，效率高。

CPU則不一樣，它的算法是變化的，是通用處理器。你讓它干什么它就干什么。它很靈活，但效率低，完成一條指令要好幾個指令周期。

現在的FPGA已經加入了ARM(微處理器，你就把它看做CPU吧)。使得FPGA既有高效處理能力，又有靈活運算能力。

啰嗦這么多，文不對題，還炫耀自己。呵呵，不好意思。談點正經的。

先談談分體式。

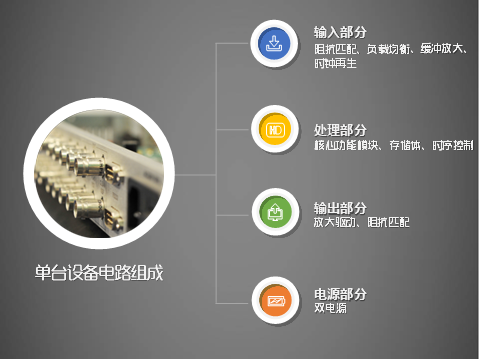

播出線上的切換器、幀同步機、鍵混器、響度控制器都是獨立的設備，我們稱之為“分體式”設備。每臺設備功能單一，自成一體。不管是哪種設備，都包含以下主要部分：輸入電路（阻抗匹配、緩沖放大、電纜均衡、時鐘再生）、控制電路、輸出電路（驅動放大、阻抗匹配）、電源、接插件、機箱，另外就是功能模塊。

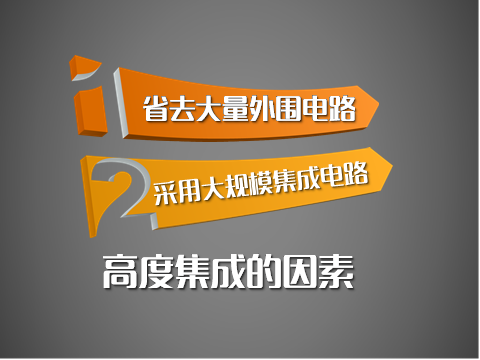

我們發現，除接插件和功能模塊之外，任何設備的其它電路幾乎都是一樣的，而且很多電路是為電纜的傳輸而設計的。比如輸入電路、輸出電路。另外，每臺設備機箱空間已經很空余、電源能力也足夠強。

如下圖：

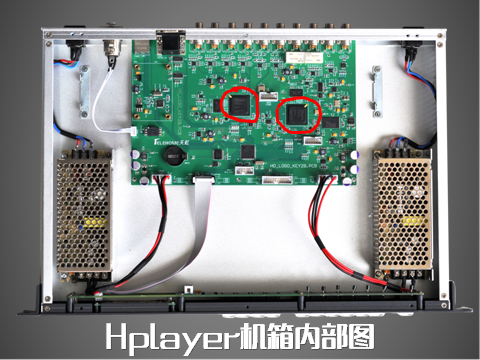

圖中我們還可以看到，設備的核心功能模塊（圖中兩個紅色圓圈部分）占據的面積很小，電路板大量的面積被輔助電路所占據。

另外，各個設備的主要功能模塊其實很簡單。比如：

切換器的核心是交叉點開關。比如16X4的切換，非常簡單。

幀同步的核心是存儲。目前的芯片存儲幾幀沒有任何困難。

鍵混實際上就是一個乘法器。設主信號為A，鍵信號為B，F(xiàn)ILL(填充信號)為a，輸出為C,則C=a * A + (1-a) * B，a一般有256級，決定鍵信號的透明度。這個乘法器是小兒科。從這個公式，大家就也明白了，字幕和臺標為什么需要FILL和KEY兩個輸出信號了。

響度控制是一個放大器，可以對音頻信號進行縮放。

以上四個設備的核心功能都很簡單，用一個普通的FPGA就可以輕松完成。

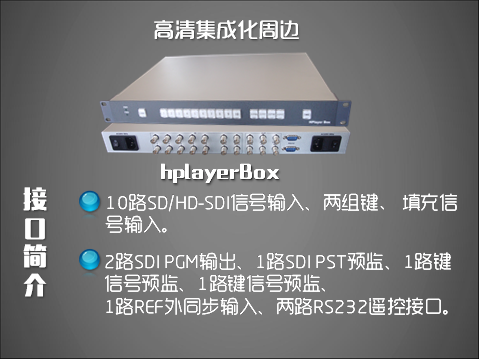

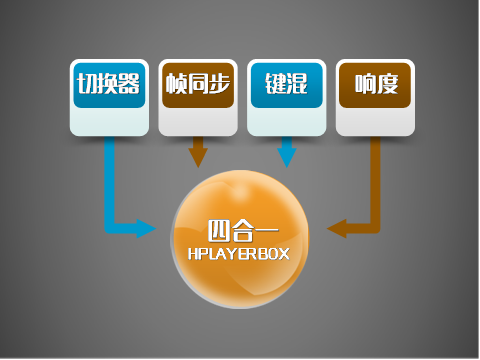

我們?yōu)槭裁床话堰@四個設備做到一起呢？做成一臺設備呢？這樣，用FPGA來完成4項核心功能，而其他電路（輸入、輸出、電源、接插件）由4套變成了1套。對于我們的技術積累來說，沒有難度！4合1，這就是高清集成化周邊的由來。

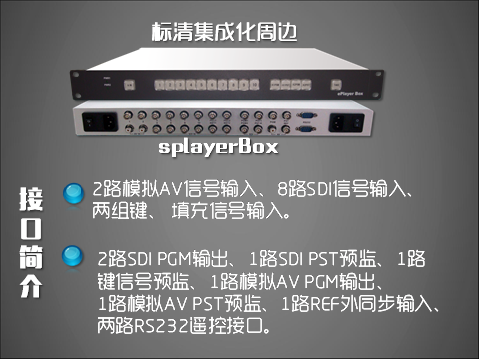

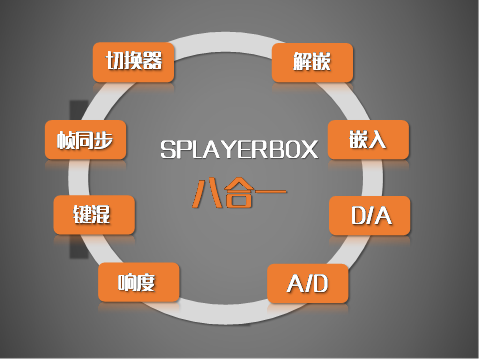

再加入A/D、D/A、嵌入、解嵌,8合1，這就成為了標清集成化周邊。

由此可見集成化是播控系統的發展方向。
